[터미널] 컨테이너 터미널 관련 용어에 대해 알아보기

안녕하세요, 싱니싱입니다 😊
컨테이너 터미널의 역할 및 주요시설의 기능, 용어에 대해 알아보려고 합니다




 컨테이너 터미널(Container terminal)의 역할, 기능


▶ 컨테이너 터미널의 역할
- 복수의 수송기간을 이용하여 세계 각지로 컨테이너를 이동하는 거점
- 컨테이너 이동을 파악하고 관리하는 거점
- 해상과 육상의 두 운송수단의 생산성을 향상시키는 거점

▶ 컨테이너 터미널의 기능
- 하역이송가능 (Cargo handling and transferring) : 해상과 해상, 해상과 타운송을 연결
- 보관기능 : 대량 하역하는 해상운송과 소량 운송하는 도로운송간의 시간차를 극복가능
- 혼재기능 (Consolidating) : LCL화물을 컨테이너에 적입 또는 분리




 컨테이너 터미널(Container terminal)의 주요시설


컨테이너 터미널은 컨테이너선에 화물을 적재 및 하역 시 화물을 원할하고 신속하게 하도록 하는
이동작업의 장소 및 설비의 전체를 말합니다.

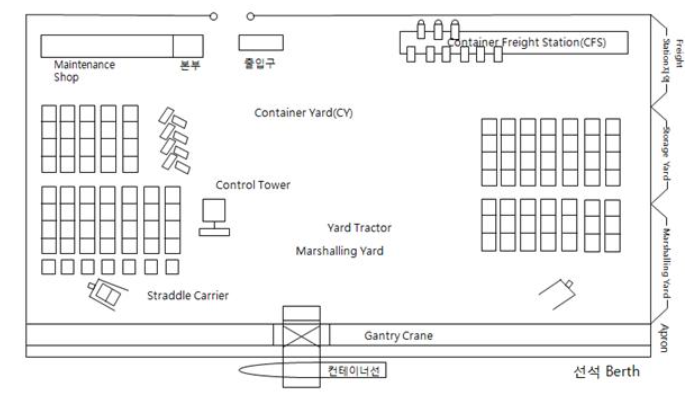

컨테이너 터미널의 구조 사진은 아래와 같습니다



▶ Berth (안벽)
- 선박을 계류하는 시설
- 컨테이너선을 접안 시키는 곳

▶ Apron (에이프런)
- 부두 안벽(berth)에 접한 부분으로 컨테이너 크레인이 설치되어 있어, 컨테이너의 적하/양하가 이루어지는 곳
- 갠트리 크레인이 설치되어 있음

▶ ON - DOCK (온독)
- 부두 내 장치장
- ODCY의 기능을 컨테이너 터미널 내에서 일괄 통합하여 운형하는 시스템

▶ OFF - DOCK (ODCY) 오프독
- 부두 밖 장치장

▶  Marshalling Yard (마샬링야드)
-  컨테이너선에 선적 또는 양륙을 편리하게 진행 위해 적지계획에 따라 컨테이너를 미리 정렬시켜 놓은 공간
- 적부도에 따라 번지가 부여된 Slot에 정렬하여 둔다

▶ Stowage Plan (적부도)
- 본선 선창에 화물이 적재된 상태를 나태낸 도면
- 양륙지에서 하역작업상 중요한 자료


▶Container yard (컨테이너야드) = CY
- 컨테이너를 인도한거나 보관하는 곳
- Full container의 인도와 인수가 이루어지는 곳

▶ Container Freight Station (컨테이너화물 조작량) = CFS
- 터미널 내부나 부두 밖에 설치됨
- 화물을 컨테이너에 적입 / 인출하는 작업

▶ Gate
- 컨테이너 터미널의 출입구
- 서류를 받고, 컨테이너 이상유무와 중량을 확인함

▶ Maintenance shop (정비공장)
- 터미널 내 모든 기기의 정비공장

▶ Control Tower (컨트롤 타워)
- 야드 및 본선 하역 작업에 대한 계획 및 배치,지시,감독 등 터미널 내의 모든 운영을 총괄하는 곳

▶ 통관시설
- 출입 컨테이너에 대한 세관검사를 위해 필요한 시설

▶ 철도 터미널
- 철도 화물을 터미널로 반입하거나 반출하기 위해 필요한 시설



 컨테이너 터미널(Container terminal)의 하역 및 이송설비

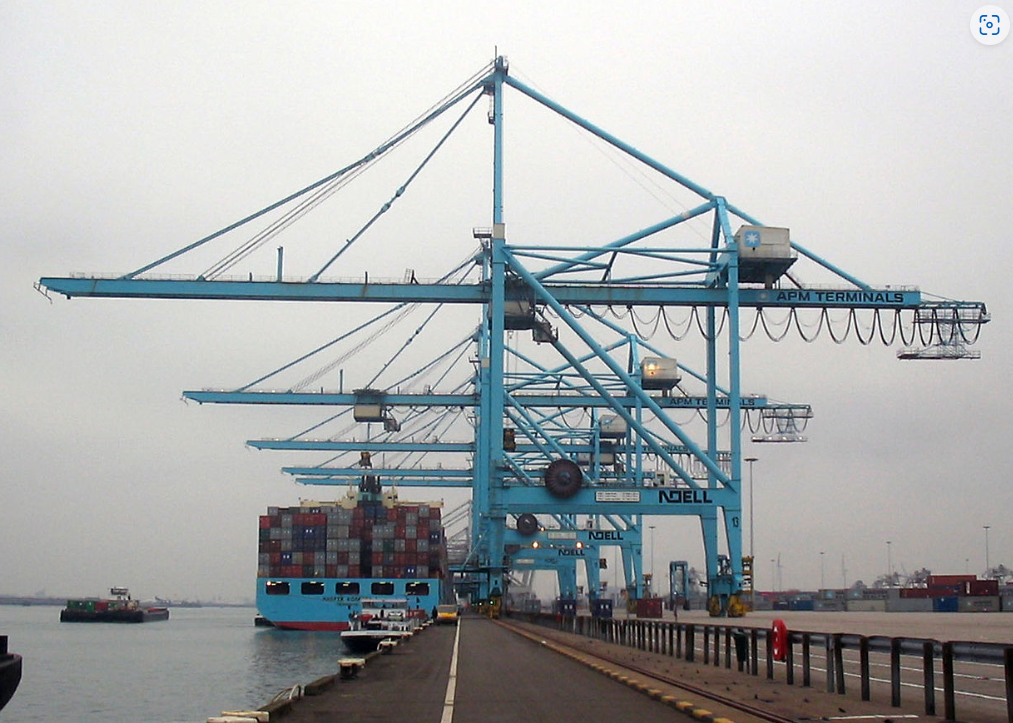

갠트리 크레인

▶  Gantry Crane, Container Crane (갠트리 크레인)
-  Apron 과 berth 에 걸쳐 교형으로 생긴 크레인
- 선반쪽으로 수평으로 길게 뻗은 jip을 따라 트롤리와 호이스트가 이동하면서 컨테이너를 상/하역함
- 대규모 컨테이너 운송 및 작업을 처리하는데 필수적인 크레인

▶ Transfer Crane (트랜스퍼 크레인)
- 마샬링 야드에서 선적될 컨테이너를 미리 정리해 놓는 교형 크레인

▶  Yard tractor (야드트랙터)
-  야드 내 컨테이너 운반트럭으로 일반 컨테이너트럭과 동일함

▶  Chassis (섀시)
- 컨테이너를 탑재하여 일체회되는 트레일러 대차
